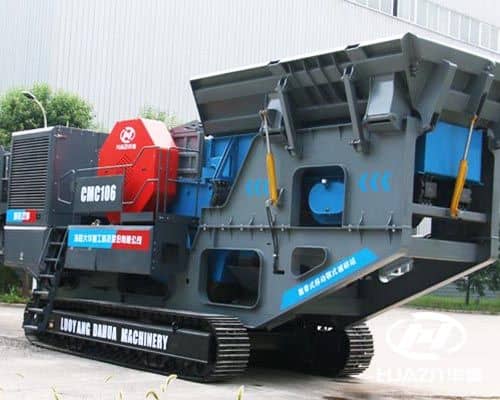

CMC系列履帶式移動顎式破碎站

CMC系列履帶式移動顎式破碎站，用于粗碎物料的破碎，主設備采用“給料機+顎式破碎機”的配置形式，其它還配置的有4.8m³容積的給料倉、主皮帶機、除土側皮帶機、自卸式磁選機、履帶底盤等。該破碎站采用網電/液壓驅動方式，可以為設備作業提供可靠、穩定、經濟的動力源泉，為履帶站連續運轉生產提供后續保障。

應用領域：廣泛應用于高速、高鐵，水利水電、建筑、商混等行業砂石骨料的破碎加工作業，也可用于城市建筑垃圾處理、市政工程、橋涵施工等需要適時轉場作業的項目。

給料倉容積：4.8m³

給料粒度：480~640mm

排料粒度：60~200mm

生產能力：105~520t/h

最大爬坡角度：20°

驅動形式：液壓驅動+網電

適用物料：花崗巖、大理石、玄武巖、石灰石、石英石、河卵石、銅礦石、鐵礦石等。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
結構特點
產品參數
相關產品
在線咨詢

產品特點

液壓操控，穩定節能

采用液壓驅動控制履帶行走、設備安裝和生產作業，傳動更平穩且可實現無級變速，更靈活且調控性更好。根據客戶不同工況需求，可選配全液壓、液壓+網電等多種配置方案，靈活搭配、成本可控。所有液壓系統，液壓缸均采用了安全閥，如果遇到停機或緊急故障，每個液壓油缸都會停留在當前位置，使安全生產得到有效保障。

動力強勁，爬坡能力強

采用進口發動機、進口液壓驅動設備發動機，采用康明斯（選配）進口發動機，油耗低，運行平穩；破碎機驅動馬達采用伊頓進口液壓馬達，動力十足，高效高產；重型履帶底盤，該機接地性能好，配合高質量的行駛傳動部件和強大的驅動力，基本滿足惡劣工況下的爬坡要求。

性能可靠，易于維護

履帶顎式移動破碎站配有主流顎式破碎機，具有破碎效率高，性能穩定，操作維護簡單方便，對物料的適應性廣，輸出粒度好等特點。一體化的單元配置和輕巧簡單的結構使履帶顎式移動破碎站更易于維護，使用壽命更長；破碎倉底部可以液壓調節傾斜角度，留有足夠空間便于維護及運輸。

自能化系統控制，操作簡單便捷

Relytec智能控制面板，操作簡單；配合無線遙控器，可減少輔助操作人員，大大提高工作效率和節省人力成本；防停止系統可以有效確保設備高效率的運轉不停機作業；液壓系統調節排料口尺寸，在工作過程中也可以調節。

配置靈活，機動性更好，便于轉場

既可以單獨作業，也可以和其它固定或移動設備靈活配置組合；同時，該機緊湊的結構，對狹窄的場地具有良好適應性，更可以根據要求隨時調整工作位置。本機型可提供多種選擇的動力驅動，靈活度高，機動能力足，機械作業時無需支撐腿或固定基礎。

破碎效果好，運成本低

該機破碎比可達1:4甚至更高，并且配有液壓負載傳感泵裝置，燃油利用率大幅提升25%。

結構特點

產品參數

CMC系列履帶式移動顎式破碎站技術參數
設備型號			CMC96	CMC106	CMC116	備注
給料倉	喂料能力(t/h)		150-350	150-350	150-350	選配：擴展板（折疊3缸），液壓折疊
	最大給料粒度（㎜）		580	580	580
	給料高度（㎜）		3974	3974	3974
	給料倉容積（m³）		4.8	4.8	4.8
給料設備	型號		ZSW400*110	ZSW400*110	ZSW400*110	網電/液壓驅動
給料設備	功率（kW）		15	15	15	網電/液壓驅動
破碎設備	顎式破碎機		JC96	JC106	JC116	網電/液壓驅動
	給料口尺寸（㎜）		930*580	1060*700	1150*760
	最大進料粒度（㎜）		480	600	640
	排料尺寸范圍（㎜）CSS(閉邊)		60-175	70-200	70-200
	處理能力（t/h）		105-390	130-500	165-520
	功率（kW）		90	110	110
主皮帶機	堆料高度（㎜）		4000	4000	4000	網電/液壓驅動
	寬*長（㎜）		1000*135000	1000*135000	1000*135000
	功率（kW）		15	15	15
除土側皮帶機	堆料高度（㎜）		2255	2255	2255	網電/液壓驅動
	寬*長（㎜）		650*3000	650*3000	650*3000
	功率（kW）		3	3	3
自卸式磁選機	（型號*功率kW）		RCYQ1000*2.2	RCYQ1000*2.2	RCYQ1000*2.2	網電/液壓驅動
履帶底盤	行走形式		履帶式	履帶式	履帶式	液壓驅動
	行走速度（km/h）		0.8	0.8	0.8
	最大爬坡角度		20°	20°	20°
整機	驅動形式（根據需要選配）		液壓驅動+網電	液壓驅動+網電	液壓驅動+網電
	驅動形式（根據需要選配）		全液壓驅動	全液壓驅動	全液壓驅動	選配
	發動機	型號	濰柴	濰柴	濰柴	選配:康明斯
		額定功率（kW）	268/90	268/130	268/130
		額定轉速（r/min）	1800	1800	1800
	整機重量		47268	54126	66126
	運輸尺寸：長寬高（㎜）		1410929603625	1438829603625	1488830803730
	工作尺寸：長寬高（㎜）		1665045304260	1692945304527	1712946504637

注：：①關于破碎設備處理能力與石料硬度、給料粒度、出料粒度相關。②標配：主皮帶和尾料皮帶配折疊技術、PLC+顯示器控制、除鐵器、無線遙控控制。③選配：全液壓驅動、返料系統、除塵器噴淋系統、柴油灌注泵、有線遙控、集中潤滑系統。④鑒于我公司技術不斷更新，技術參數變動恕不另行通知，具體參數以實物為準。
