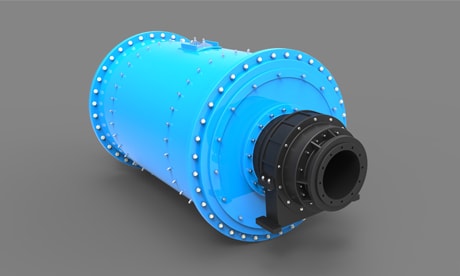

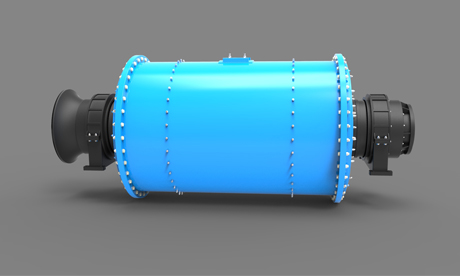

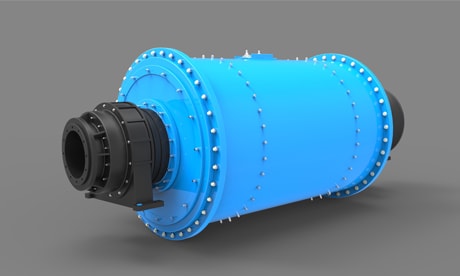

GMQG系列鋼渣高效節能球磨機

我公司生產的高效節能球磨機均用滾動軸承支承代替軸瓦滑動軸承支承，同滑動軸承支承相比，可節能10～20%。在相同功率條件下，生產能力可提高10～20%。

應用領域：廣泛應用于黑色、有色金屬礦山、非金屬礦山、建材、化工、電力、煤炭、交通等工業部門。

有效容積：4.0~69.8m³

最大裝球量：8~150t

生產能力：8.1~330t/h

適用物料：高效節能球磨機粉磨各種礦石、巖石及人工造砂等物料，例如，粉煤灰、石灰石、石英砂、鋁粉、煤粉、鋼渣、礦石、鉀長石、鐵礦石、鐵渣、鋁渣、碳化硅、氧化鋁、煤矸石等。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
工作原理
產品參數
應用案例
相關產品
在線咨詢

產品特點

干油潤滑脂代替稀油潤滑站，降低投資成本

采用干油潤滑脂代替稀油潤滑站，高效節能球磨機不需配備價格高昂的高低壓潤滑站，降低一次性投資成本。

維護、檢修便利

直徑φ2700mm以上的礦用球磨機可以采用高壓電機、氣動離合器、大齒輪干油噴霧潤滑和慢速驅動裝置，以供盤車，維修使用，用戶可根據需要選配。

多種型號可選，可滿足不同的客戶需求

格子型球磨機的出料端有格子板，裝球量較多，裝機功率較大，生產能力較高，排礦粒度較粗，一般用于一段粗磨作業。溢流型球磨機的出料端無格子板，排料口較高，裝球量較少，裝機功率較小，產量較低，排礦粒度較細，一般用于二段細磨作業。

軸承壽命長

球磨機滾動軸承部位的中空軸直徑加粗，使?jié)L動軸承與進出料螺旋筒之間的徑向距離加大，起到了一定的隔熱降溫作用，延長了軸承的使用壽命，同時提高了生產能力。

工作原理

球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在倉達到粗磨后，經單層隔倉板進入倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

產品參數

濕式格子型滾動軸承支承高效節能球磨機技術性能
規格型號	筒體尺寸	有效容積(m³)	裝球量	筒體轉速(r/min)	功率	排礦粒度	生產能力(t/h)
規格型號	直徑×長度	有效容積(m³)	裝球量	筒體轉速(r/min)	功率	排礦粒度	生產能力(t/h)
GMQG1530	1500×3000	4.0	8	27.6	75	0.8-0.074	12-2.8
GMQG1835	1800×3500	7.58	16	25.3	160	0.8-0.074	25-5.8
GMQG2136	2100×3600	11.0	19	23.8	210	0.8-0.074	29-6.5
GMQG2145	2100×4500	13.8	22	23.8	250	0.8-0.074	36-8.1
GMQG2445	2400×4500	18.2	37	22.8	400	0.8-0.074	55-10.5
GMQG2745	2700×4500	23.0	50	21.7	500	3.0-0.074	180-15
GMQG3245	3200×4500	32.8	65	18.6	800	3.0-0.074	235-29
GMQG3260	3200×6000	39.2	81.6	18.6	1000	3.0-0.074	280-35
GMQG3660	3600×6000	54.4	117	17.3	1400	3.0-0.074	310-38
GMQG4060	4000×6000	69.8	150	16	1600	3.0-0.074	330-45

濕式溢流型滾動軸承支承高效節能球磨機技術性能
規格型號	筒體尺寸	有效容積(m³)	裝球量	筒體轉速(r/min)	功率	排礦粒度	生產能力(t/h)
規格型號	直徑×長度	有效容積(m³)	裝球量	筒體轉速(r/min)	功率	排礦粒度	生產能力(t/h)
GMQY1530	1500×3000	4.0	8	27.6	75	0.8-0.074	12-2.8
GMQY1835	1800×3500	7.58	15	25.3	132-160	0.8-0.074	25-5.8
GMQY2136	2100×3600	11.0	19	23.8	210	0.8-0.074	29-6.5
GMQY2145	2100×4500	13.8	22	23.8	250	0.8-0.074	36-8.1
GMQY2445	2400×4500	18.2	31	22.8	355	0.8-0.074	55-10.5
GMQY2745	2700×4500	23.0	42.5	21.7	500	3.0-0.074	180-15
GMQY3245	3200×4500	32.8	61.0	18.6	710	3.0-0.074	235-29
GMQY3260	3200×6000	39.3	73.0	18.6	900	3.0-0.074	280-35
GMQY3660	3600×6000	54.4	102	17.3	1250	3.0-0.074	3100-38
GMQY4060	4000×6000	69.8	130	16	1400	3.0-0.074	330-45

注：進料方式均為鼓形給料，出料方式均為中心排料。

GMQG系列鋼渣高效節能球磨機

產品特點

干油潤滑脂代替稀油潤滑站，降低投資成本

維護、檢修便利

多種型號可選，可滿足不同的客戶需求

軸承壽命長

工作原理

產品參數

應用案例

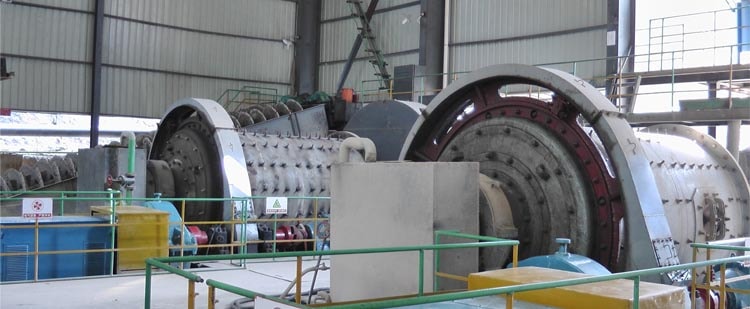

高效節能球磨機俄羅斯生產案例

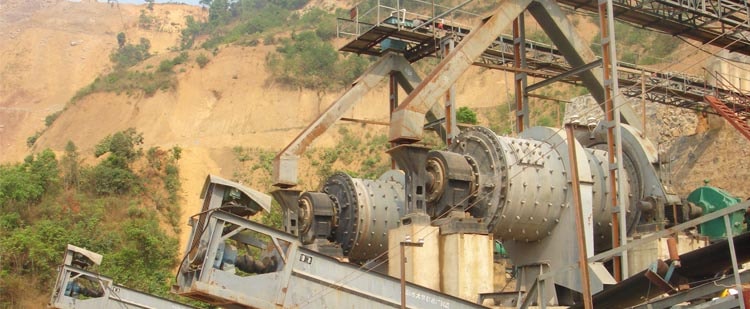

高效節能球磨機云南戈蘭灘生產案例
