一、城市生活垃圾分選回收系統

城市生活垃圾回收系統包括收集、運輸、破碎、篩選、重力分選、磁力分選、摩擦與彈跳分選、浮選等。下面介紹一種為堆肥工藝配備的城市生活垃圾分選工 藝流程，如圖4—29所示。

將城市生活垃圾用輸送帶由料倉輸入初破碎機(錘式破碎機)，垃圾在破碎 機內被破碎，然后將一部分均質垃圾送入第一個滾筒篩，篩溢流物主要由紙和塑 料組成，將其輸入橫向分選器分離并導入循環，粗剩料被析出。篩落物輸入鋸齒 型風選機．在風選機內分成輕組分和重組分，重組分借助磁選機被分成金屬和粗 粒剩料；輕組分(塑料、紙和有機物)輸入旋風分離器，分離后再輸人二次破碎機 (錘式破碎機)。后續流程中配備了兩種不同篩孔的第二談簡篩(先小后大)，篩 分出紙和有機成分。有機成分可用于堆肥；內紙和塑料組成的篩溢溜物輸入靜電 塑料分選器，塑料成分被選出和壓縮，分離出的紙與其他紙組分合并。將從滾筒 篩和塑料分選器析出的紙成分輸入到熱縮干燥器，這些材料公熱氣流中干燥．隨 后進入熱沖擊器，這種熱沖擊器能使夾帶的塑料收縮，發生形態變化。隨后由干燥器析出的材料在第二臺據齒型風選機中分離成輕組分和重組分，重組分包括 熱縮的塑料成分，輕組分記過旋分器輸入到第三個浚筒篩，其篩孔直徑約4mm，紙在這里從粗組分中分離出來，并通過第三次篩選改善質量，細組分可進行堆肥。

二、廢金屬材料的回收

幾乎沒有一個廢物資源回收廠能備置得起一整套分離和回收利用各種金屬 的系統，因此，這些廢物一般都賣給其他處理廠。然而，通過選擇性地回收一種 或幾種有經濟效益的金屬是可以實現的．如圖4—30所示。

首先考慮分離黑色金屬，因為這類金屬采用磁選法很容易分離。黑色金屬 回收系統通常要用錘式破碎機，廢金屬的尺寸可以大如汽車車體、然后將這種廢 物分成輕、更兩部分。重的部分在磁件傳送帶上進行分離，利用壓塊機將廢物壓 成塊，然后再在金屬轉鼓上將黑色金屬與有色金屬分開。在工業上，也可在廢物 產生地點用目視法和磁選法把黑色金屬利有色金屬分開并裝入各自的料斗．減 少后續處理的工作量。

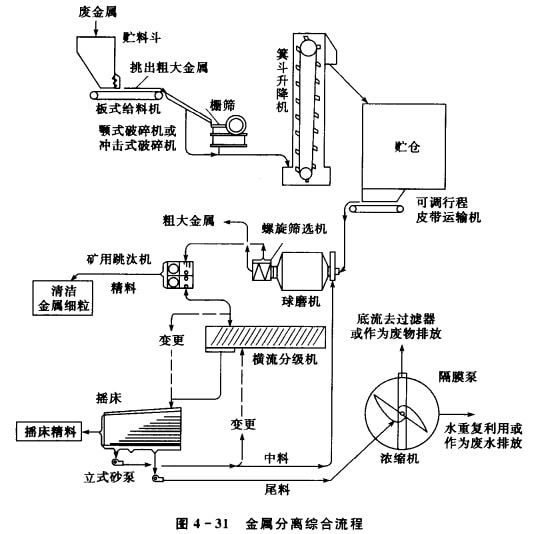

廢金屬的處理問題常常不容易解決。存在于丁業廢物、廢渣印冶煉爐副產 品、污泥以及焚燒爐灰中有回收價值的黑色和有色金屬。在大多數情況下，往往 呈現成分變化很人的混合物形式，回收利處理這些廢物的最實際的方法是進行 一定程度的富案。圖4—31成功應用于回收金屬合金和黃銅、青銅、銅、鉛、鋅、 銀、金、碳化徒和磨料等有用材料。

在金屬分離綜合流程中，廢物先進入顎式破碎機使尺寸減小，形成較均勻的 顆粒。大塊的韌性金屬要從顎式破碎機的給料端挑出，或放入沖擊式破碎機。 然后物料進人磨碎機粉碎至最終尺寸，并清除其他非金屬廢物。磨碎一般在球 磨機中進行。球磨機的產品再通過一臺螺旋篩選機過篩分級，螺旋篩選機直接 連在球磨機上，與球磨機一起旋轉．產品尺寸一般在0.48一0.64cm的范圍內。 如果螺旋篩選機篩出的粗產品不干凈，還要在跳汰機上去除雜質，跳汰分選的目 的是回收那些在篩選和分級操作中沒有收回的細粒產品。由跳汰機排出的細料 可用一臺或幾臺搖床進行處理。
